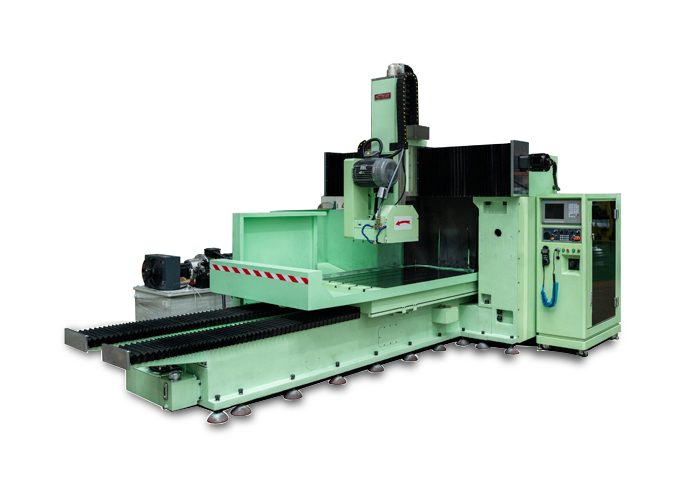

一．P1030高精密龍門平面磨床設備描述：

1、本體－礦物鑄造：礦物鑄件的阻尼比是灰鑄鐵的6倍以上。釆用礦物鑄件床身后，機床主要部件上的絕對振動速度和振動幅值都有所降低，整機的動態特性有明顯改善。因此在實際切削加工中，可以帶來更高的精度、更好的表面質量、更長的工具使用壽命。

2﹑工作臺：龍門平面磨床工作臺之左右移動均在主機座里面，不會超出底座，所以不會撞到行經機器旁邊的人員，保證其人員安全。工作臺和底座之滑道配有防塵罩做完全保護，可完全有效的防止灰塵. 鐵粉.石墨等粉塵對導軌的傷害，從而延長器機臺的使用壽命的精度保持性。

3﹑油壓缸系統：左右采用進口油壓缸驅動工作臺，搭配臺灣原裝精密液壓系統。即使承載很重的工件也可使工作臺運行平穩順暢。前后及上下傳動采用伺服控制機構，促使傳動機構更加精準順暢。

4﹑潤滑系統：機床采用的高精密潤滑系統使機器運行更加穩定，能夠承受重切削，采用精密級滾珠絲桿配合精密的進給系統使研磨加工效率大幅度提升。

二．機床各部分整體概況：

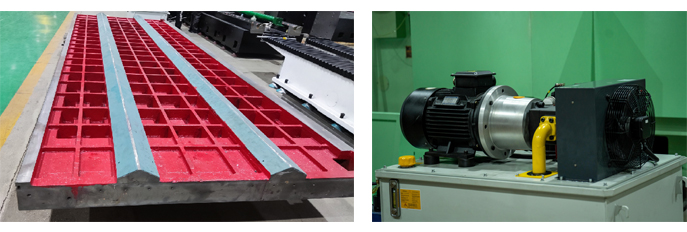

1.床身：龍門磨床床身底座設計為一體式結構，導軌為雙 V 結構，且導軌長度與底座等長，故工作臺可受底座導軌全行程支撐，因此工作臺在承載重量較重的情況下變形較小。從而使機床的剛性，穩定性和精度保持性會更好。

2.系統部分：床身底座設計為一體式結構，導軌為雙 V 結構，且導軌長度與底座等長，故工作臺可受底座導軌全行程支撐，因此工作臺在承載重量較重的情況下變形較小。從而使機床的剛性，穩定性和精度保持性會更好。

3.油壓站部分：左右采用進口油壓缸驅動工作臺，搭配臺灣原裝精密液壓系統。即使承載很重的工件也可使工作臺運行平穩 順暢。前后及上下傳動采用伺服控制機構，促使傳動機構更加精準順暢。

4.主軸部分：高精密龍門平面磨床所有主軸均由經驗豐富的技術人員在恒溫無塵車間安裝，搭配P4級超精密斜角滾柱軸承并做預壓處理，軸承采用特殊選配和經過動平衡之軸心相結合，確保主軸跳動在0.002mm以內，同時溫升小，噪音低 振動小，可做高精度研磨加工。
